冷热罐

用途：

冷热缸（又名老化缸），具有节能、消声、耐腐、生产能力强、清洗方便等优点，广泛于乳品行业、食品、制药、 化工、饮料等工业部门，

作为加热、冷却、保温、杀菌处理或贮藏浆液的必须设备，特别适用于牛奶的巴氏消毒与保温，是冰淇淋生产线中的必需设备。

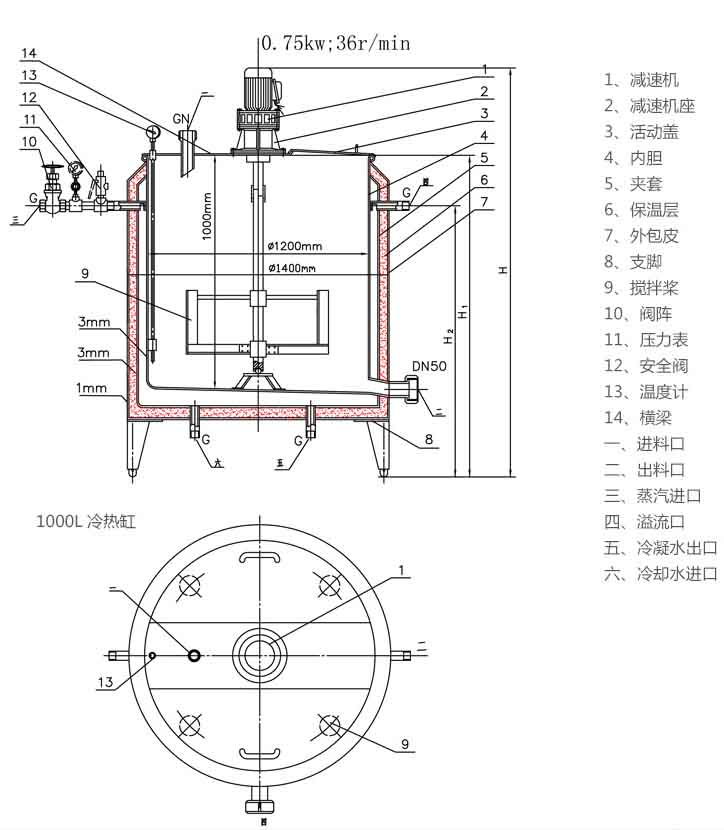

结构：

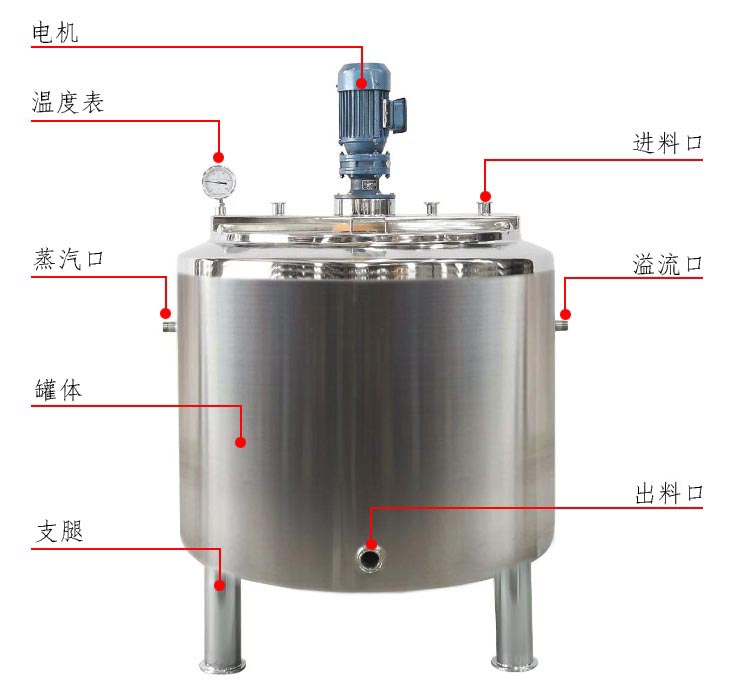

该设备由内胆、夹套、保温层、外包皮、减速器、搅拌桨、温度计等组成。

1、内胆：采用不锈钢板304材料制成，表面抛光。

2、中层夹套：采用A3钢板或1Cr18Ni9Ti钢板制成，加强圈螺旋式装置，冷水从下到上（无压力），达到较佳升和降温的目的。

3、保温组：由不锈钢板抛成鱼鳞花纹而成，保温层用聚氨脂或玻璃棉保持与外界的温度，达到保温的效果。

4、减速器：摆线针轮行星减速器，固定在横梁中的托架上，减速器轮出轴与搅拌桨联接，采用活套联接，便于拆装与清洗。

5、温度计：规格00C~1000C，安装横梁上，直伸最低介质位置，使液料用到最低位置也能指示出温度，达到杀菌及老

蒸汽加热冷热缸/锅、罐(带盖子，带搅拌)304材质技术参数:

注：图表中搅拌电机功率供参考，搅拌电机功率、搅拌转速及搅拌桨形式以物料性质而定。

冷热缸分类:

按加热介质份可以分为:天然气冷热缸，蒸汽冷热缸，电加热冷热缸

按物料进出分可以分为:敞开式冷热缸,封闭式冷热缸

按结构可以分为:普通型,上下锥形,上下封头

安装：

将该设备支脚调整到水平线与减速器垂直为止，才能安装各管道，工作时，要注意搅拌桨应向顺时针旋转，不得逆转。

使用与保养：

1、说明：本设备使用前，贮液器内须用淡热水清洗干净，然后用蒸汽消毒。物料浆液由固定在缸盖上的物料管进入缸内，或开启缸盖倒入，物料不宜

装得太满，以免物料被搅拌器搅拌时外溅，造成环境不卫生或损失。

2、加热方法：加热时必须关闭冷媒进管阀门，放尽夹套内的剩余冷媒，再输入物料，开动搅拌器，然后开启蒸汽阀门，到达所需温度后，应先关闭蒸

汽阀门，过2~3分钟后，再关搅拌器。

3、冷却方法：关闭蒸汽阀门，放尽夹套剩余蒸汽冷凝水，再开缸底冷媒阀门，使冷媒从夹套通过，降低缸内物料的温度。

4、保温：根据所需温度，开动搅拌器，高速阀门，并保持温度（注意温度表）以便达到保温之目的。

5、清洗：加工结束，放尽缸内夹套剩余冷凝水后，应尽快用温水冲洗，刷掉粘糊着的物料，然后用40C~50C碱水在容器内壁全面清洗，并用清水冲洗

，待下次使用时，用热水或蒸汽（90C）以上，保持2~3分钟的消毒处理。

6、保养：要经常注意整套设备和减速器的工作情况，减速器润滑油不足时应立即补充，半年换油一次（40#机油），在设备不用时，一定要用温水冲洗

夹套，以免盐水腐蚀，经常擦洗缸体，保持外表清洁，内胆光亮，达到经久耐用的目的。

随机附件：

1、压力表 2、安全阀 3、闸阀蒸汽进口 4、温度计
